【Tableau】ドーナツ円グラフ・二重円グラフを描画する

Tableauで円グラフは標準搭載されているが，ドーナツ円グラフは工夫が必要である。（Power BIでは標準搭載）

一方で，デザイン性や情報量を増やすためにドーナツ円グラフの需要は一定数ある。

ドーナツ円グラフを描画する原理

円グラフの描画原理

まず，円グラフの描画にはディメンションとメジャーが1つずつ必要である。

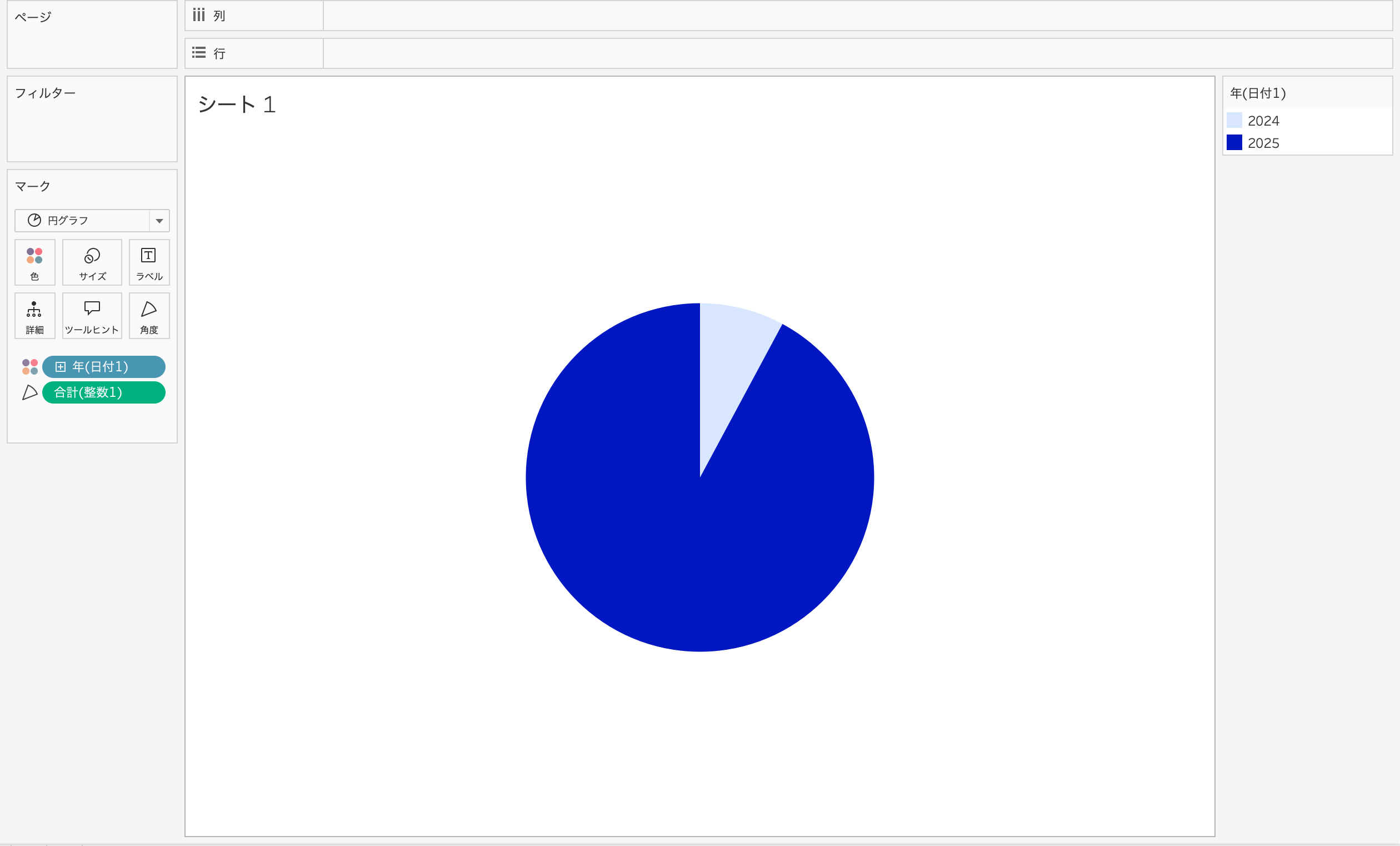

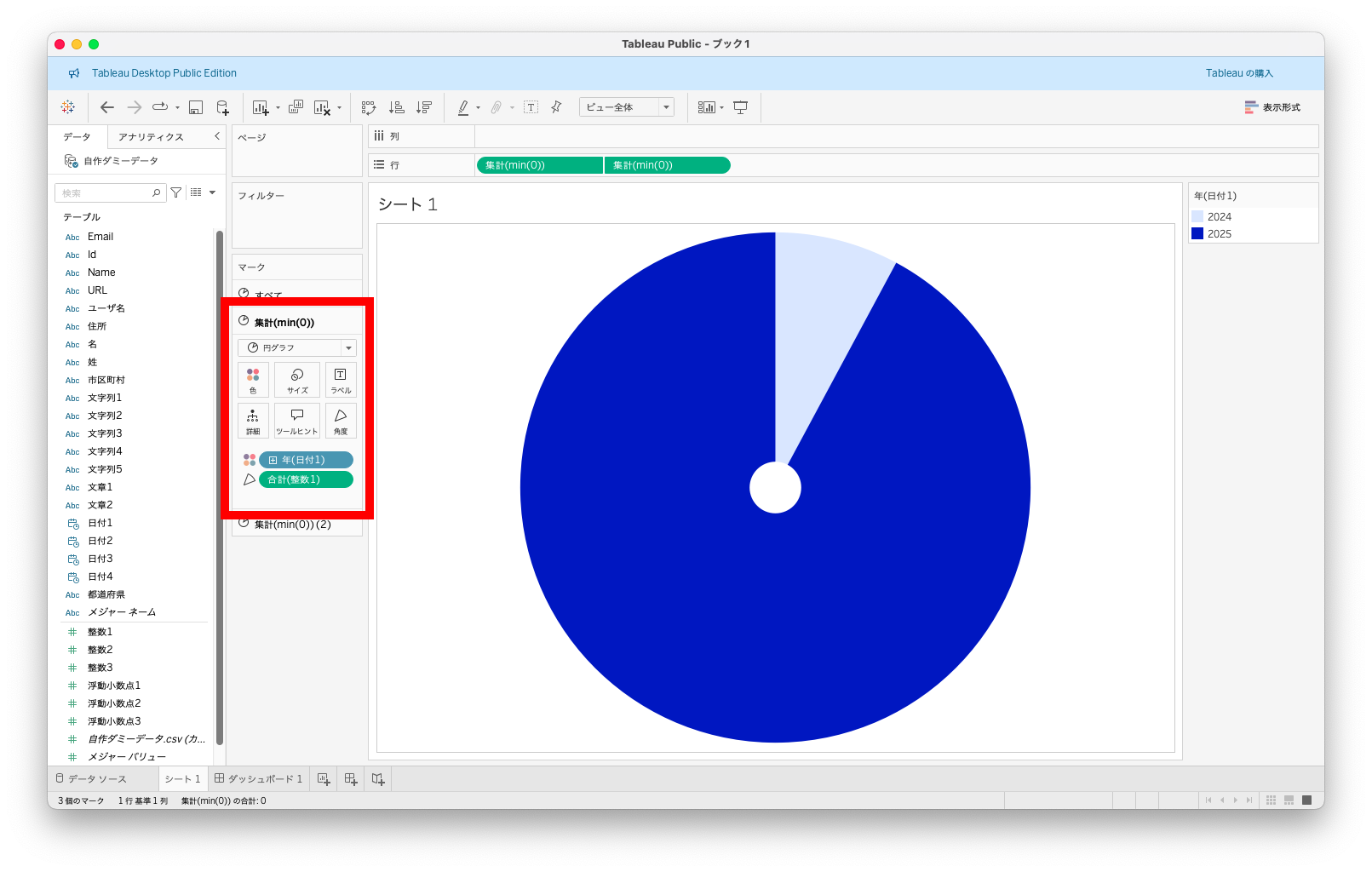

角度にメジャー，色にディメンションを配置すると以下のようになる。

ドーナツ円グラフの描画原理

ドーナツ円グラフの原理は，「描画したい円グラフ」と「ドーナツ部分の円」を重ねるだけである。

重ねる部分は二重軸で表現できる。

ドーナツ部分の円グラフを背景色と同じにすることで，擬似的に円グラフに見せることが可能である。

ドーナツ円グラフを作成する

便宜上の軸を用意する

円グラフが描画できている状態で，行シェルフで右クリックをすることで新しい計算式を入れる。

値が共通になれば良いので，min(0)やmax(0)と入れる。

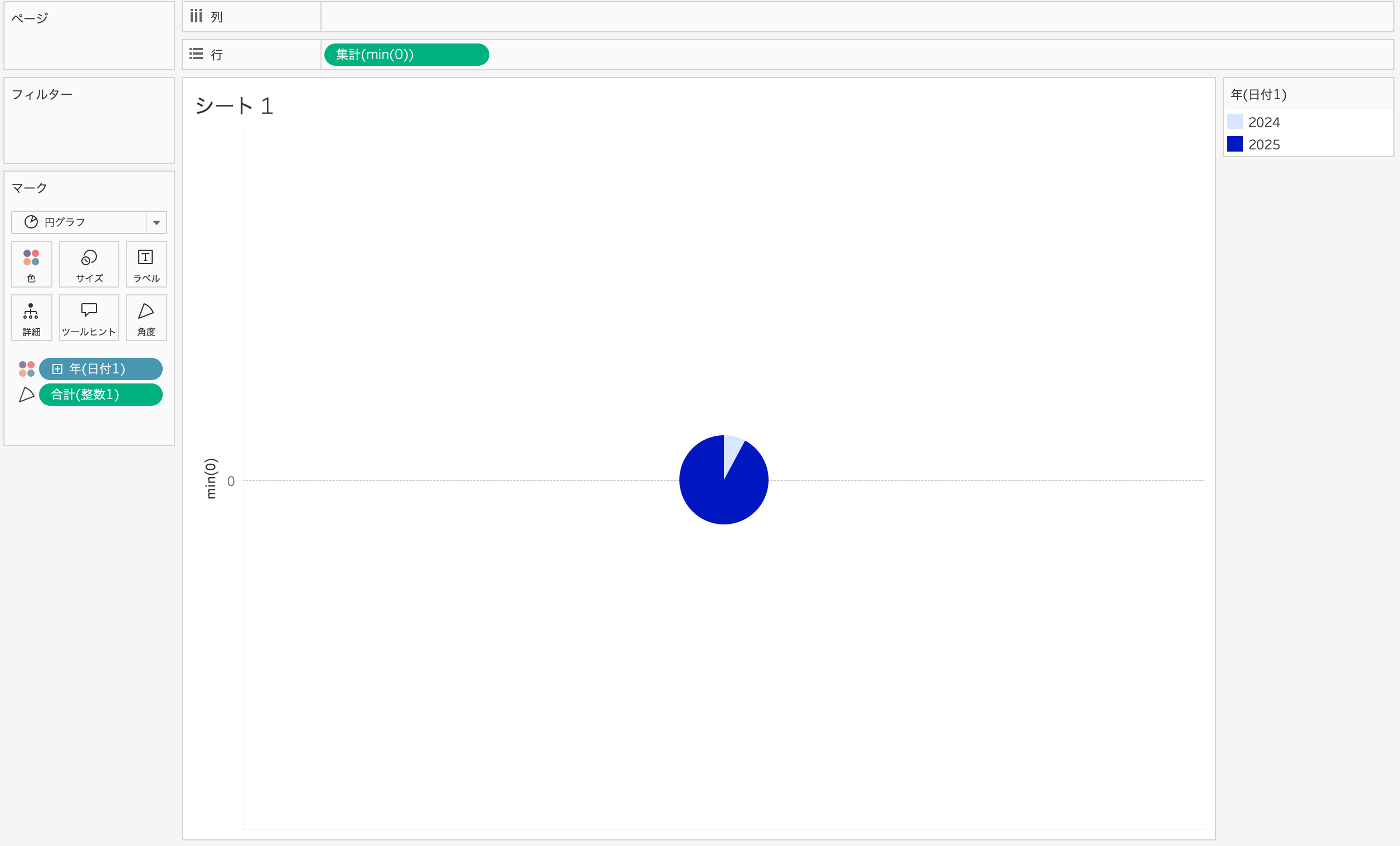

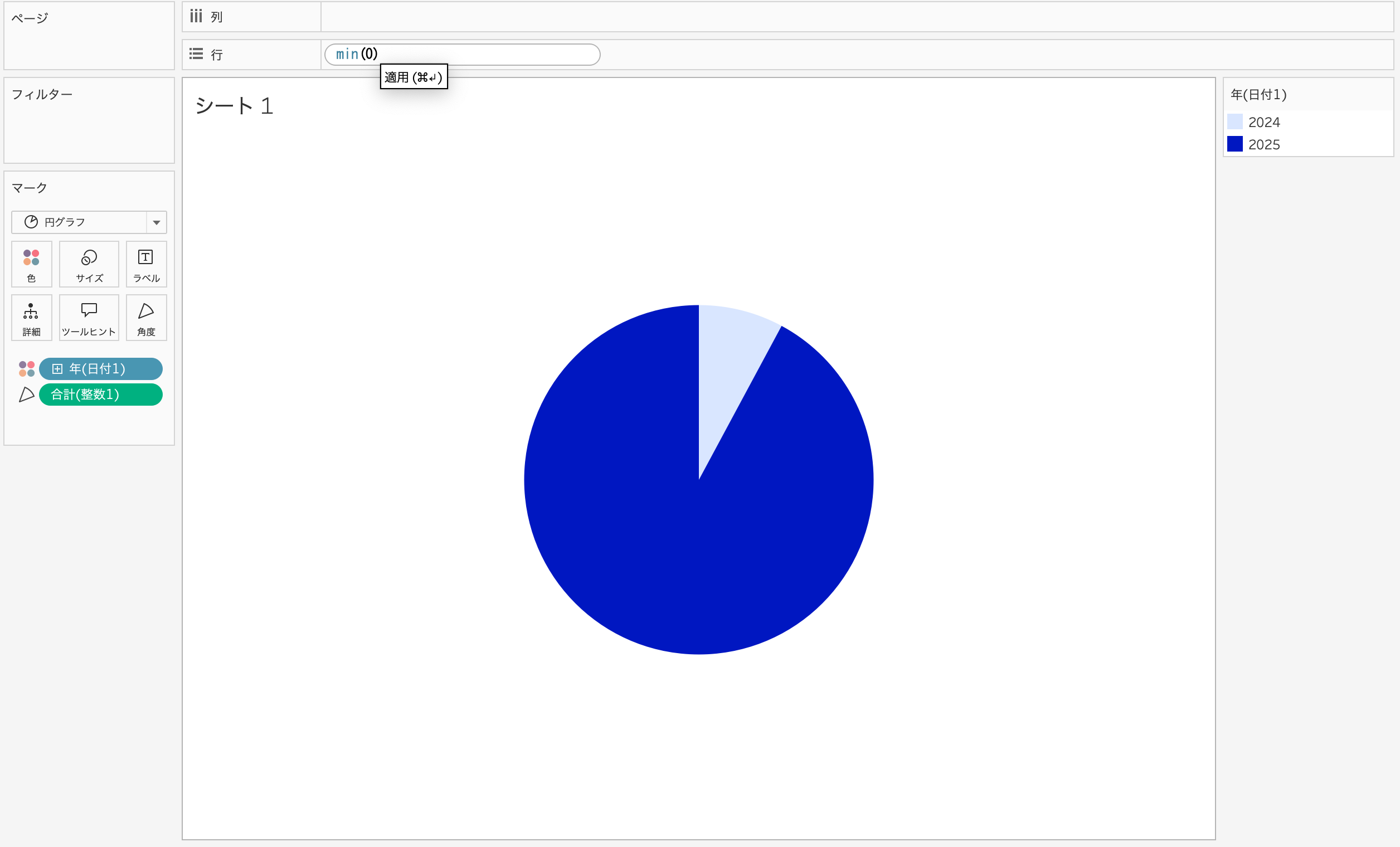

すると，軸上に乗った円グラフとなる。円グラフが小さくなるが，後ほど調整できる。

軸を追加する

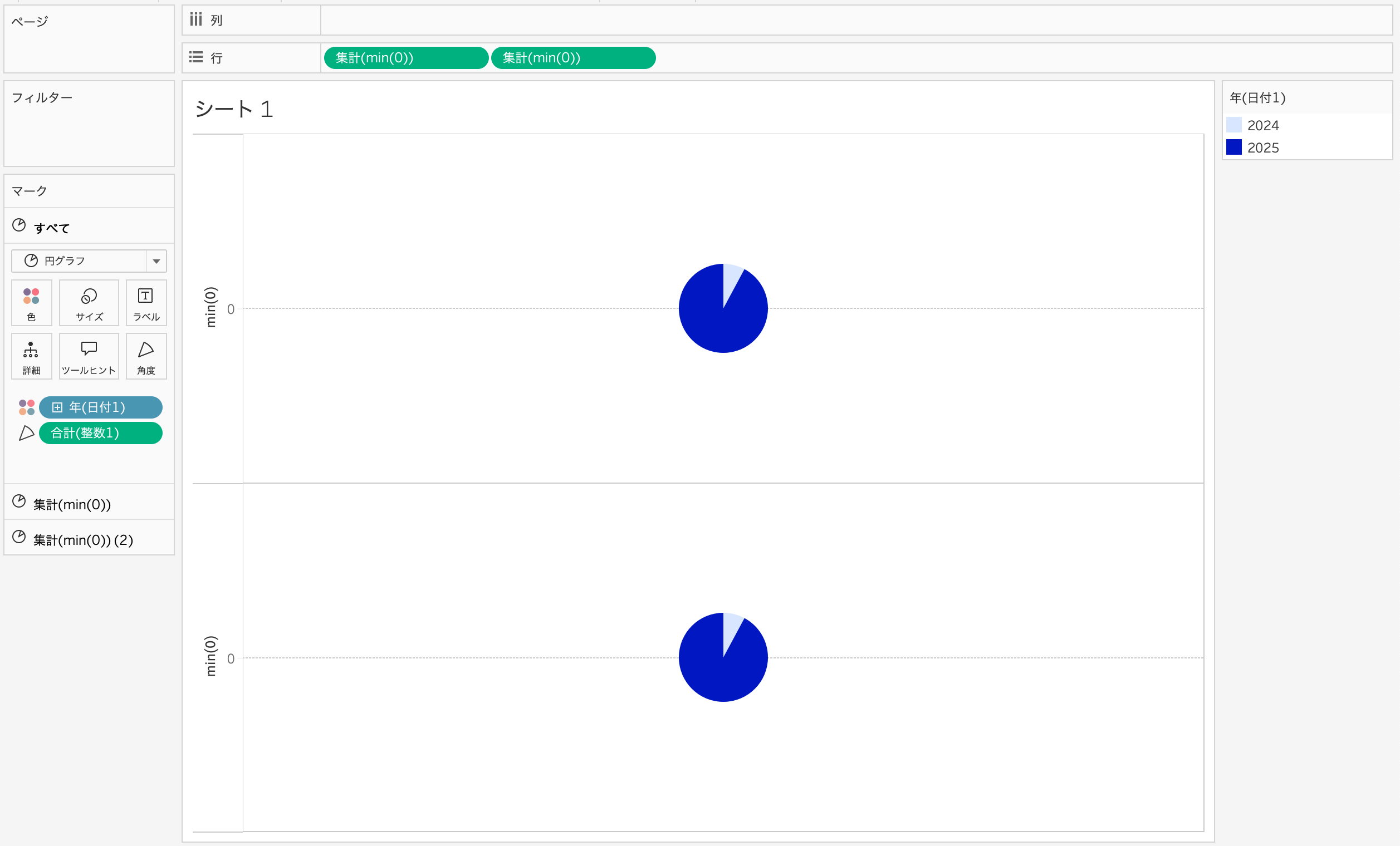

ドーナツ円グラフを二重軸で表現するために，先ほど作った軸を複製する。

macでcommand，Windowsではctrlを押しながらドラッグ&ドロップで複製する。

二重軸にすることで円グラフを重ねる

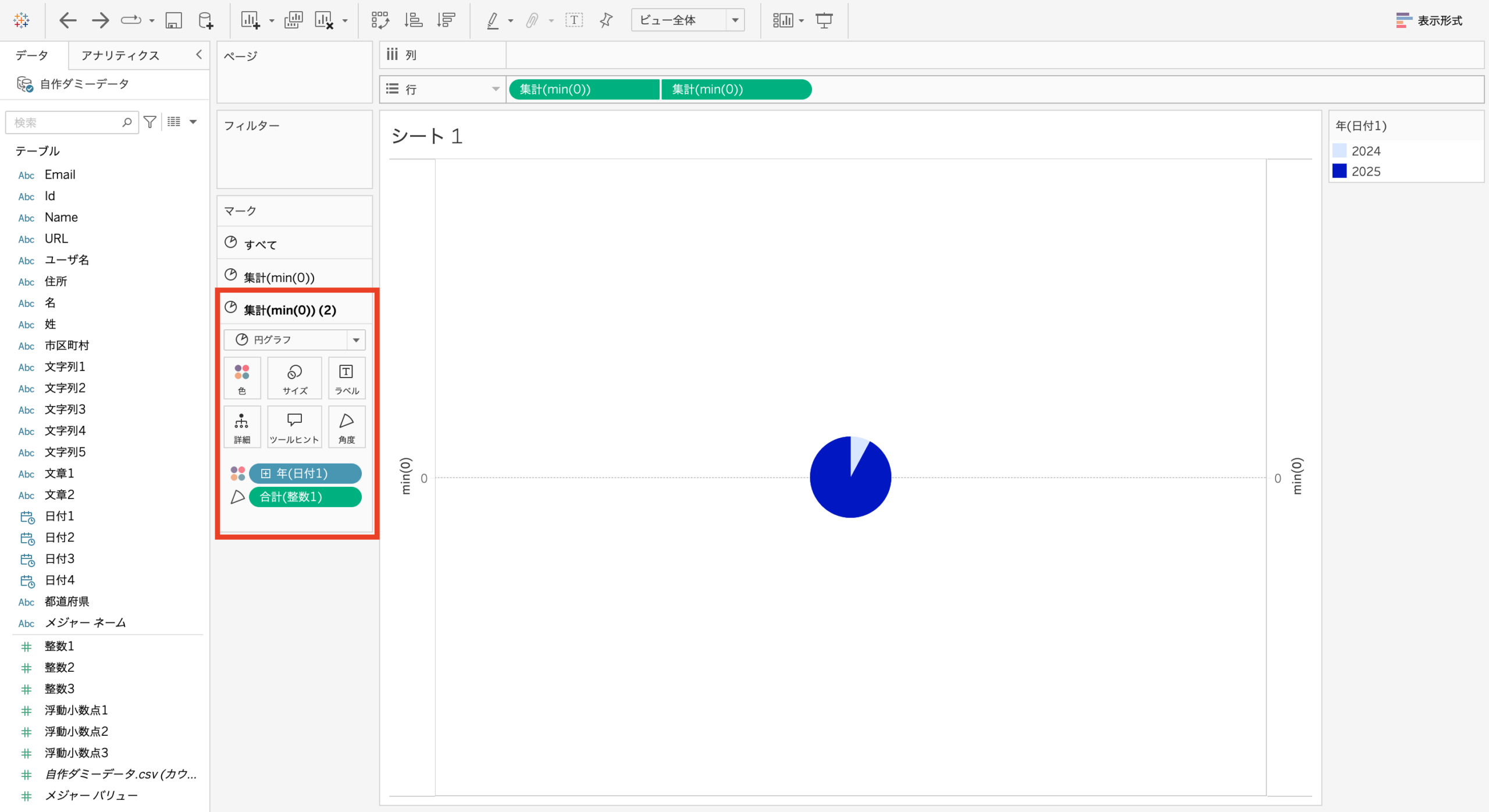

複製したフィールドを右クリックすることで，「二重軸」に変更する。

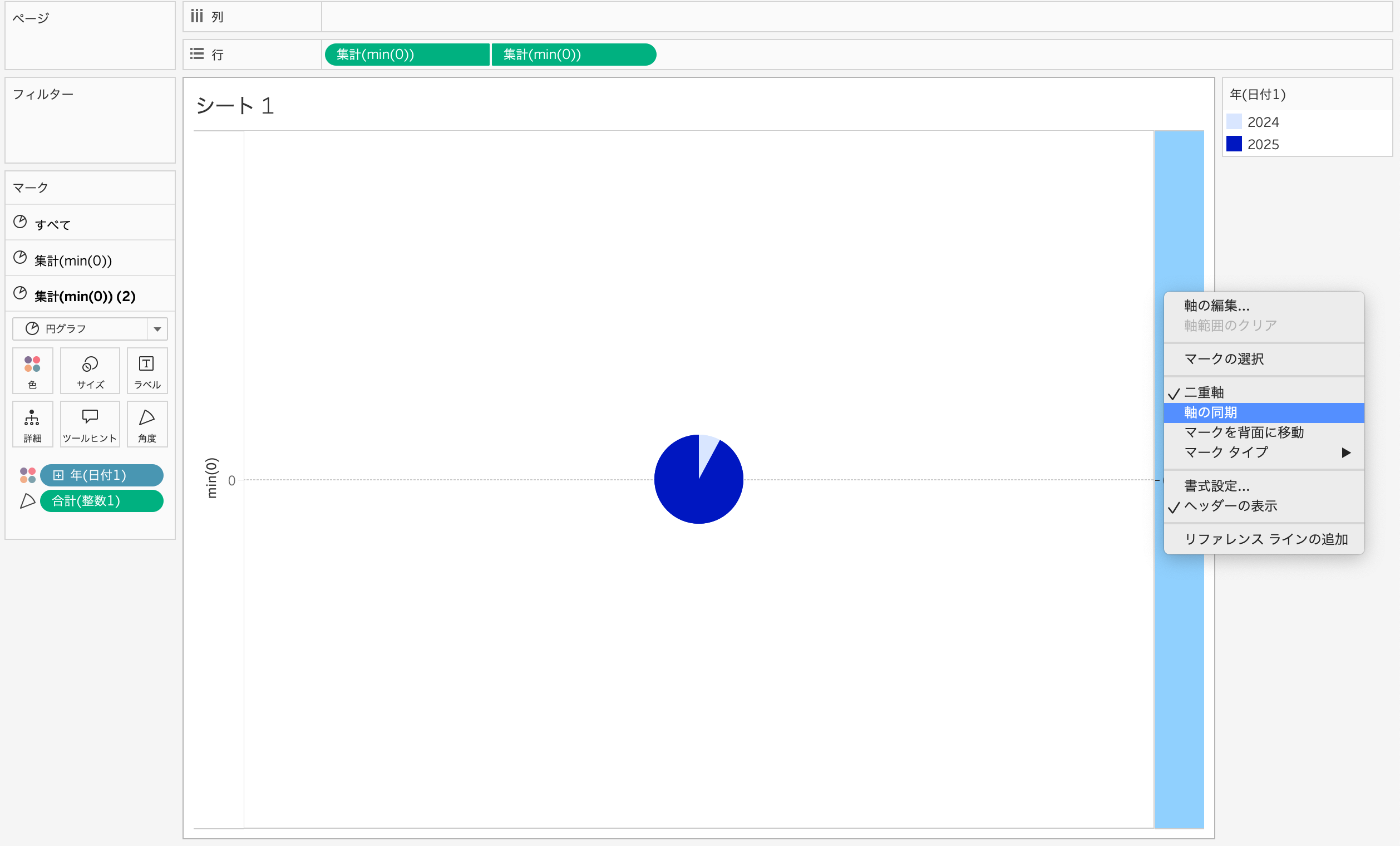

また，ぴったり重ねるために，右軸を右クリックして「軸の同期」をする。

ドーナツ部分の円を調整をする

前面にくるドーナツ部分の円の条件は，「背景色と同じ」かつ「背面の円グラフより小さい」である。

つまり，マーク部分の2番目の軸の設定を変更すれば良い。

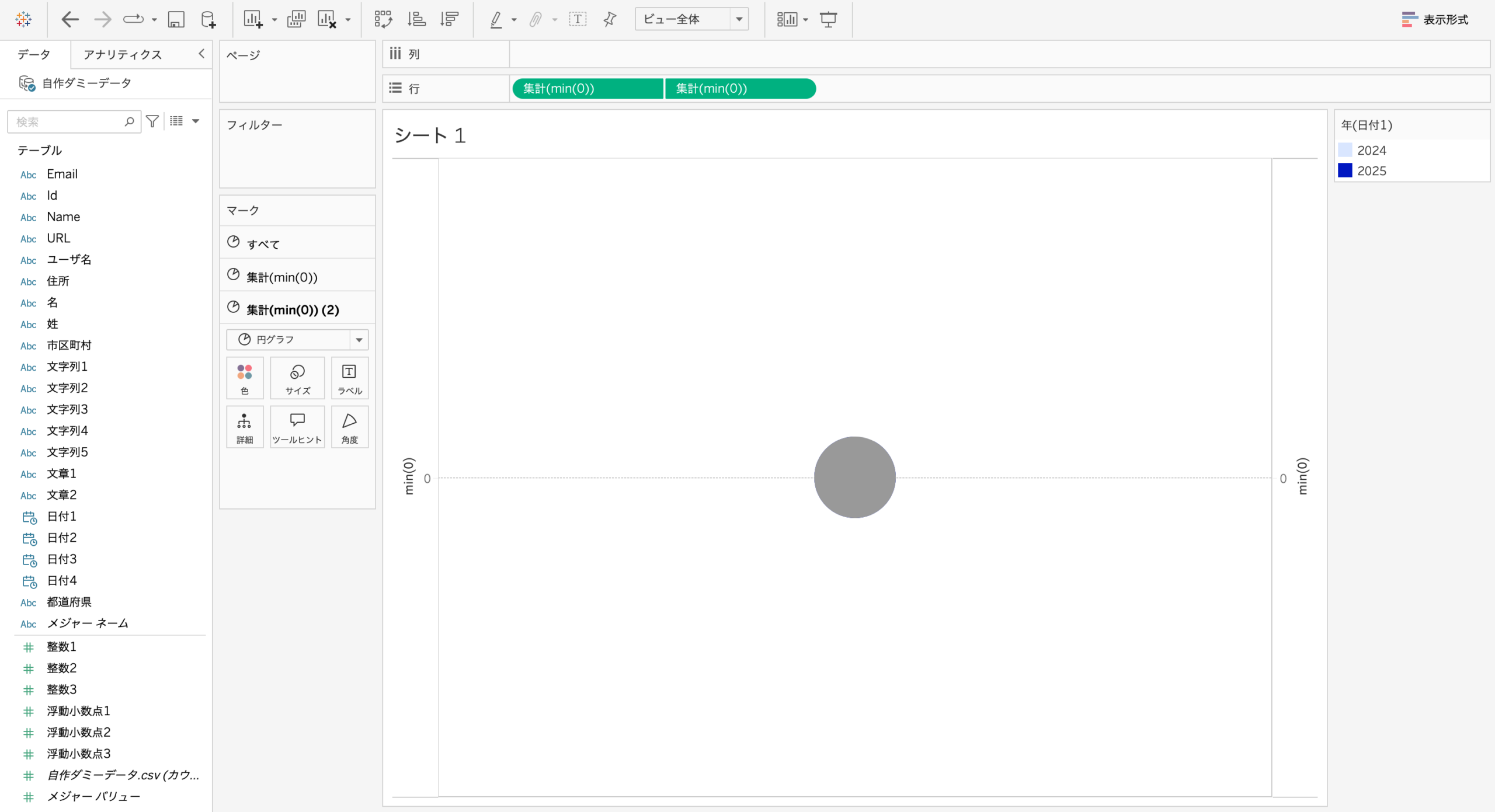

デフォルトで「色」と「角度」が設定されているので，全て外す。

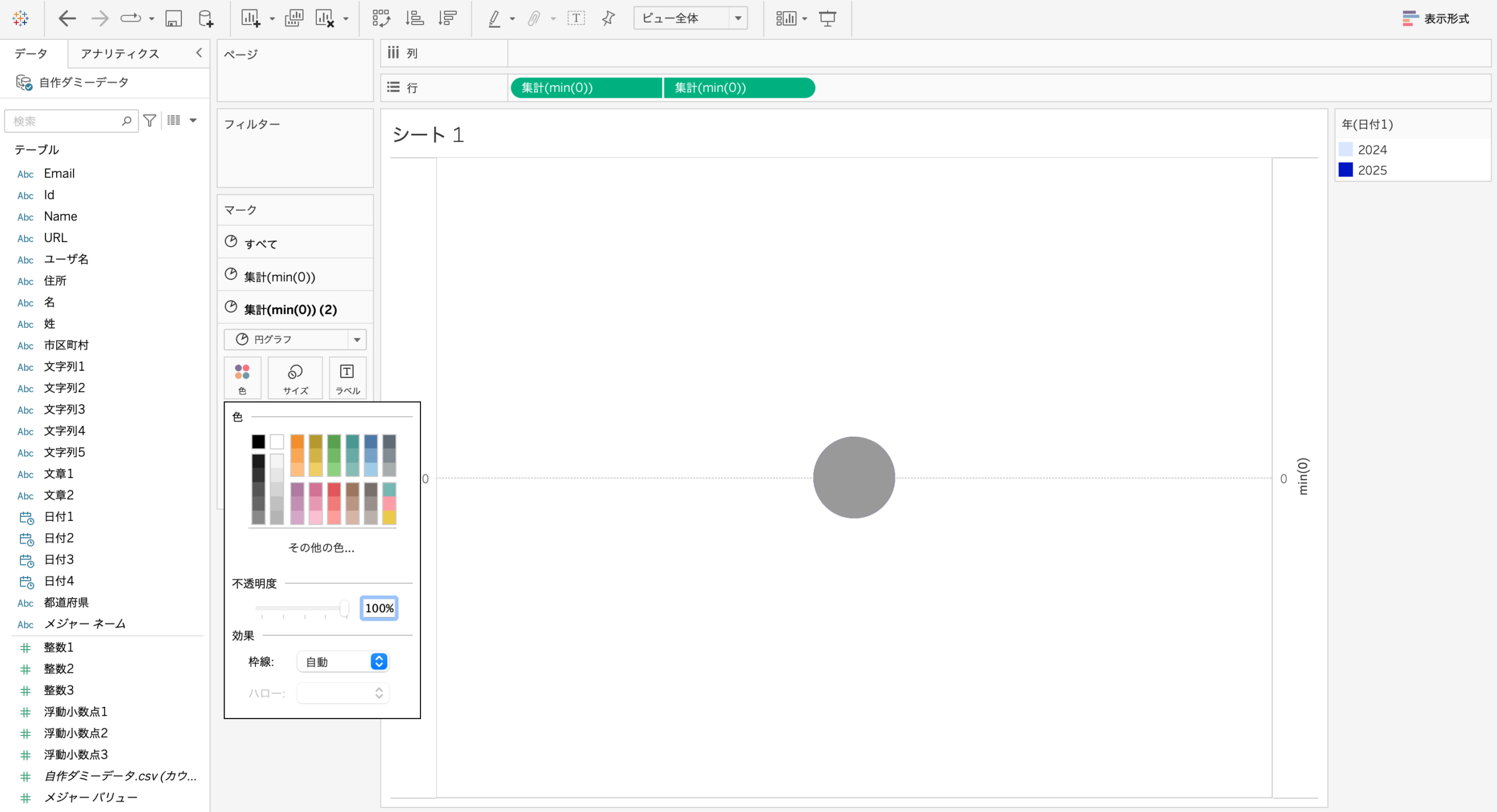

現在は背景色が白なので，「色」も白に設定する。これで「背景色と同じ」を満たす。

次に，サイズを小さくすると後ろの円グラフが見えるようになる。これで「背面の円グラフより小さい」を満たす。

デザインを調整する

ドーナツ円グラフ自体は作成できたので，見栄えを調整する。

軸を消す

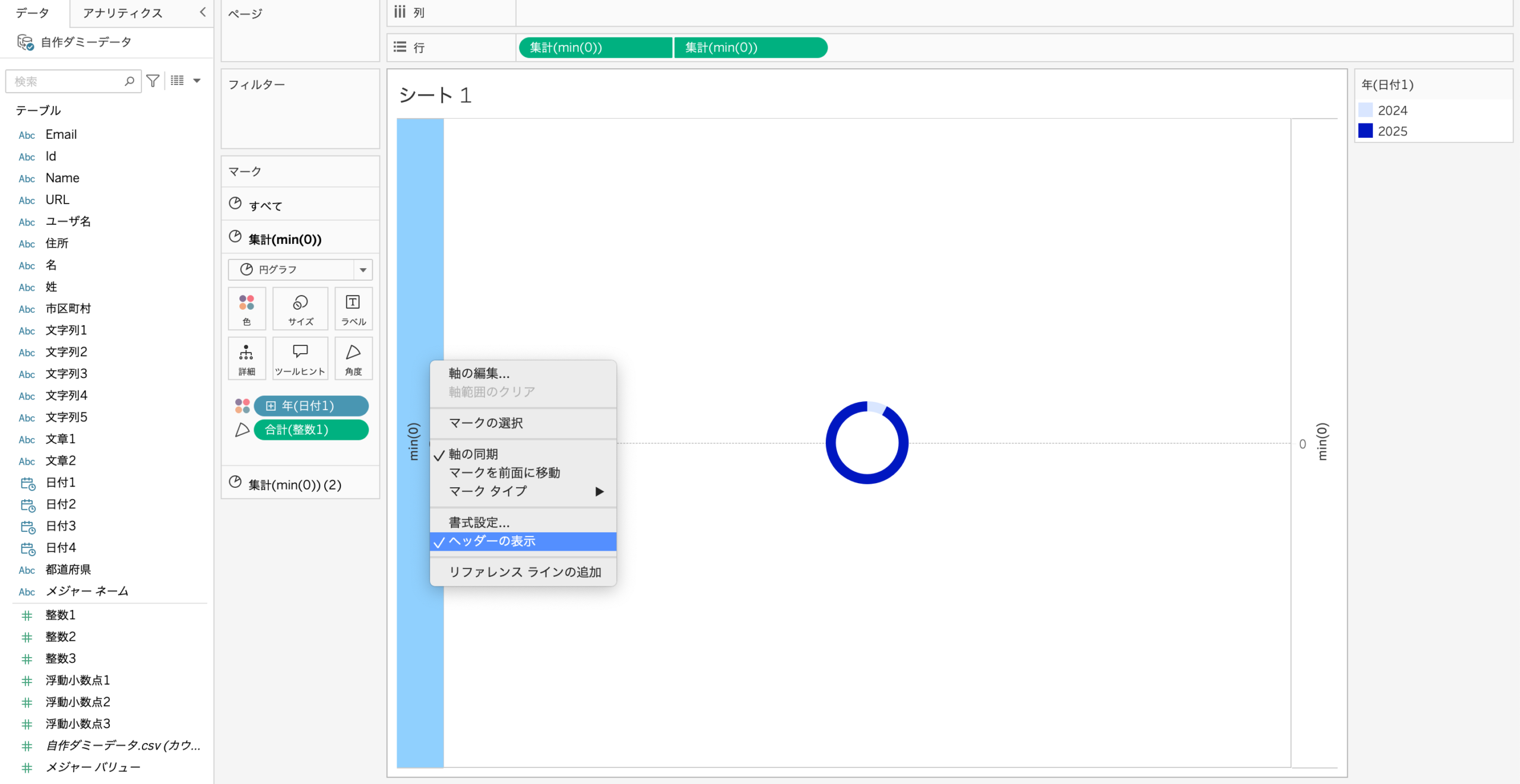

軸を右クリックして「ヘッダーの表示」のチェックを外す。

グラフの線を消す

グラフエリアを右クリックして書式設定を開く。

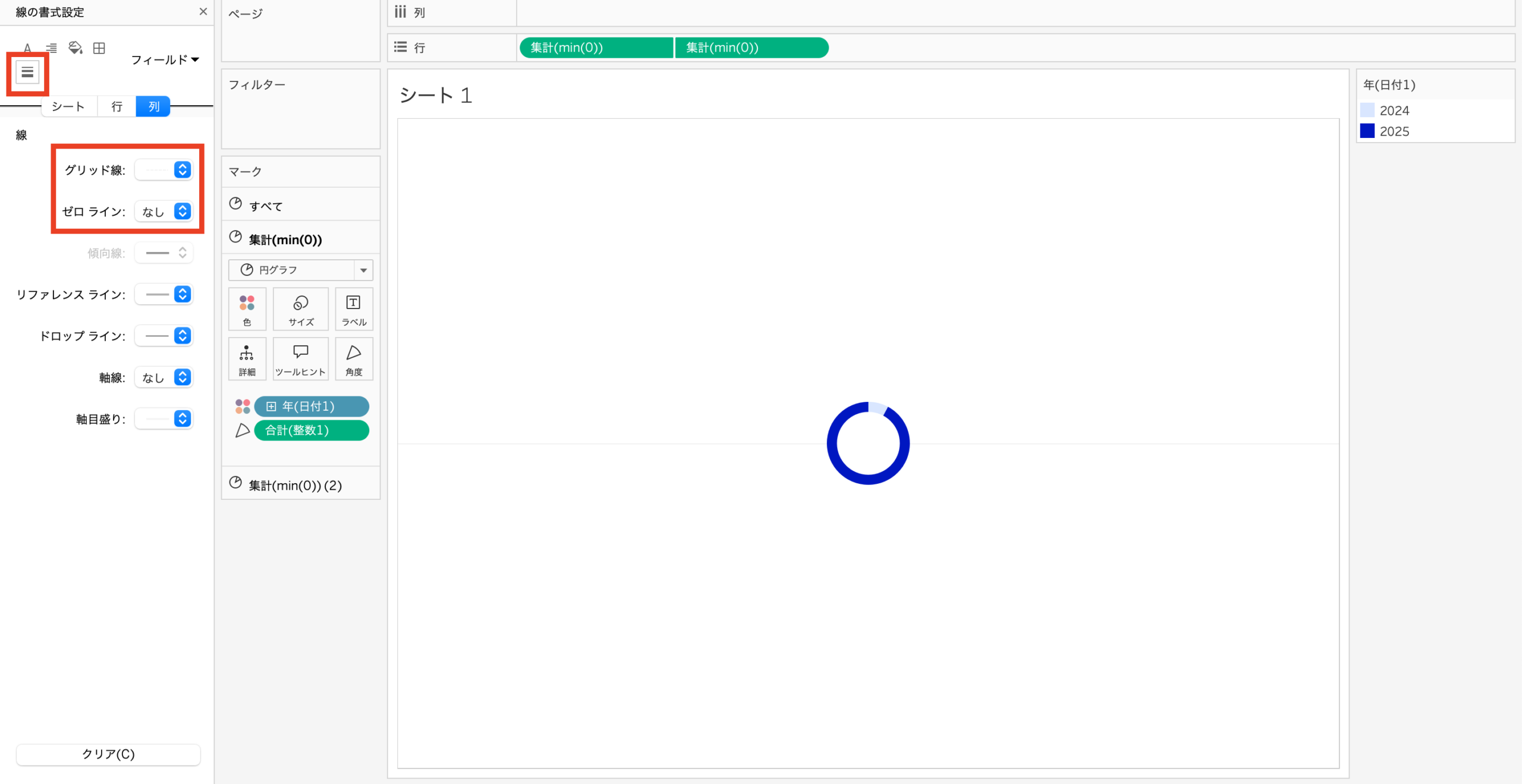

線の書式設定を開き，列の「グリッド線」，「ゼロライン」をそれぞれ「なし」にする。

サイズを調整する

現在は軸上に乗っている扱いなので，軸の表示範囲でサイズが設定されている。

軸の表示で調整することもできるが，直感的なマークの「サイズ」で変更する方が分かりやすい。

まず，背面に配置されている「描画したい円グラフ」のサイズを変更する

次に，前面の「ドーナツ部分の円」のサイズを調整する。

これでドーナツ円グラフが完成する。

その他カスタマイズ例

円グラフの割合を表示する

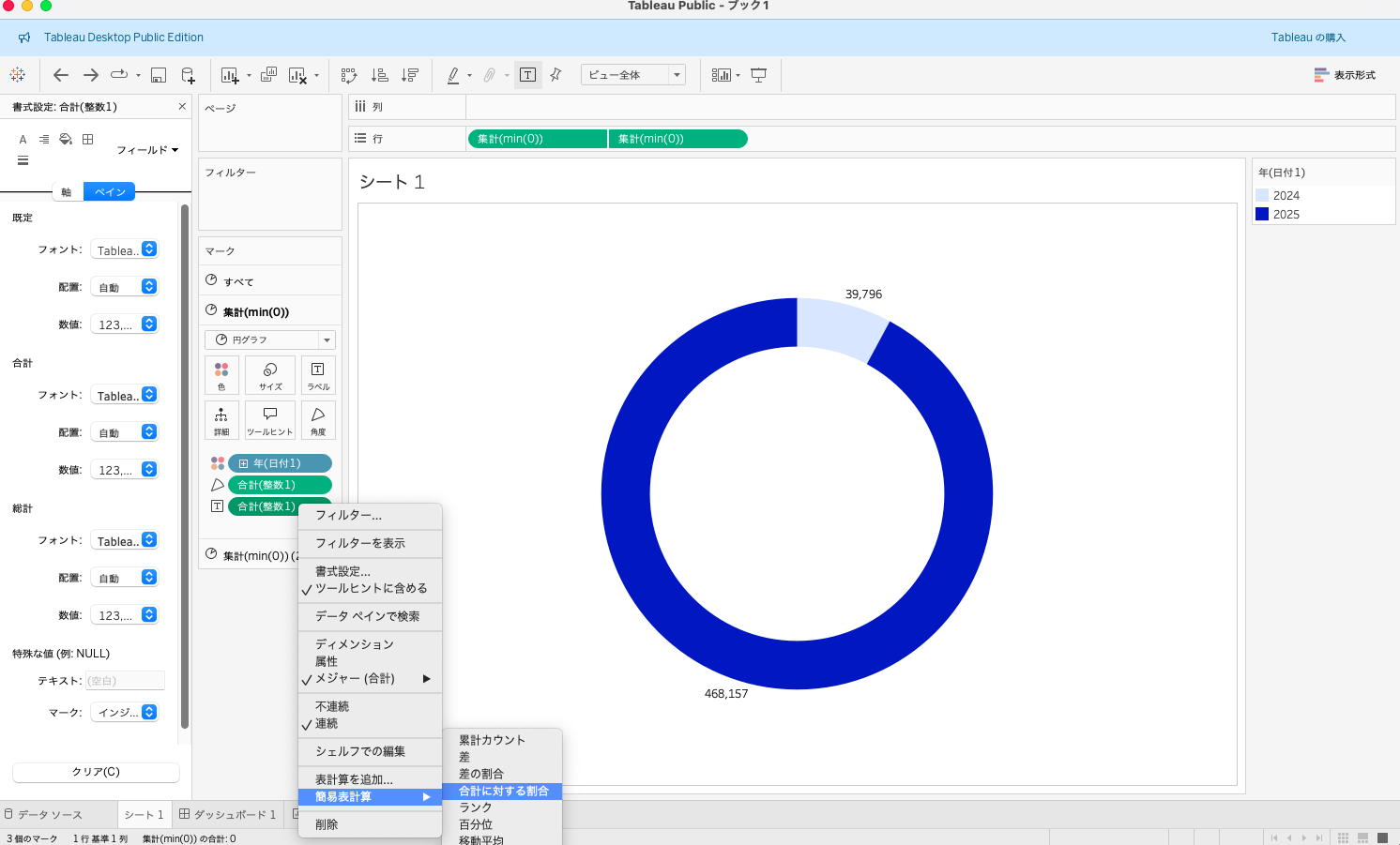

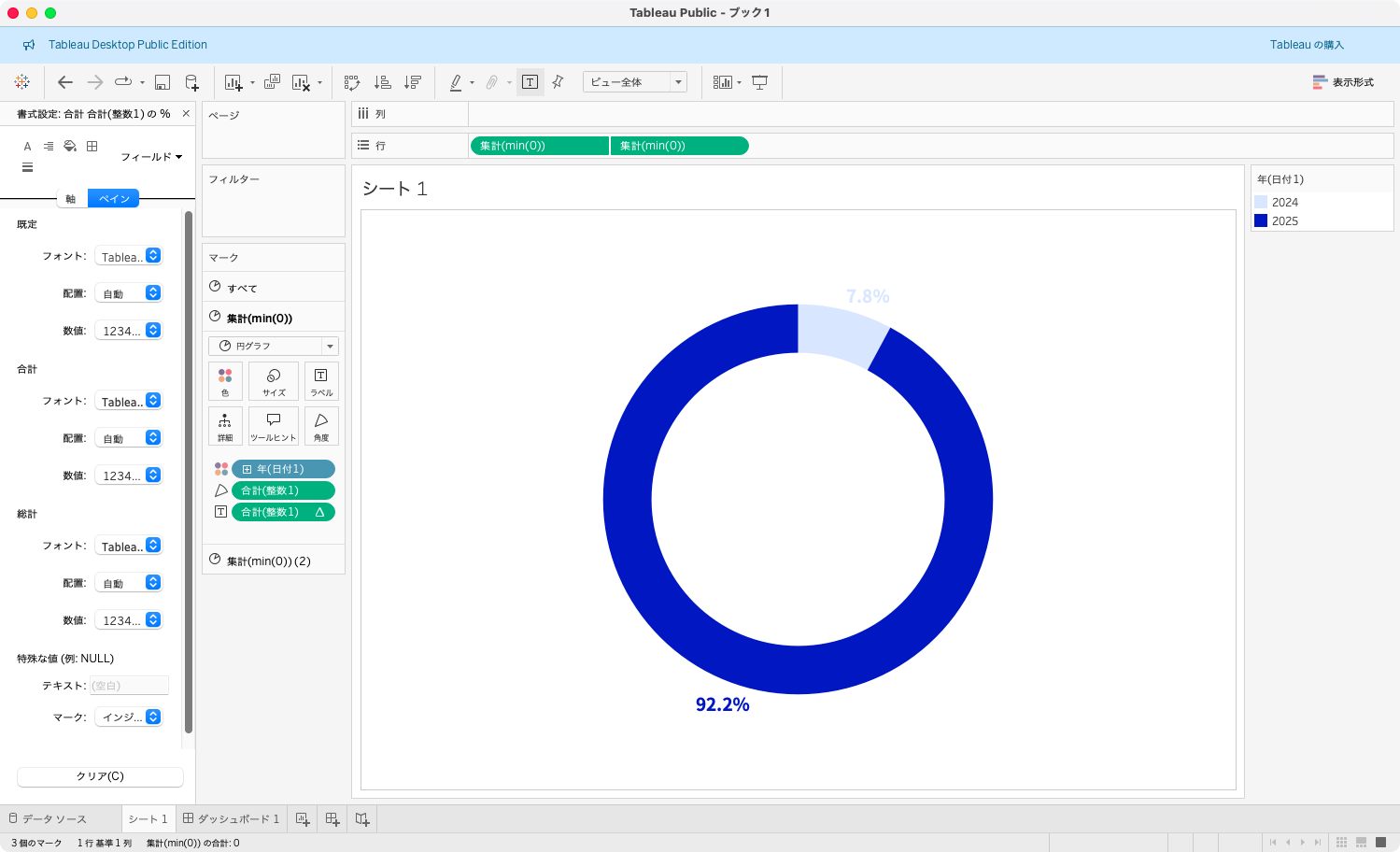

ラベルに値を入れて，「簡易表計算」→「合計に対する割合」にする。

文字色をマークカラーの一致にして，桁数を調整することもできる。

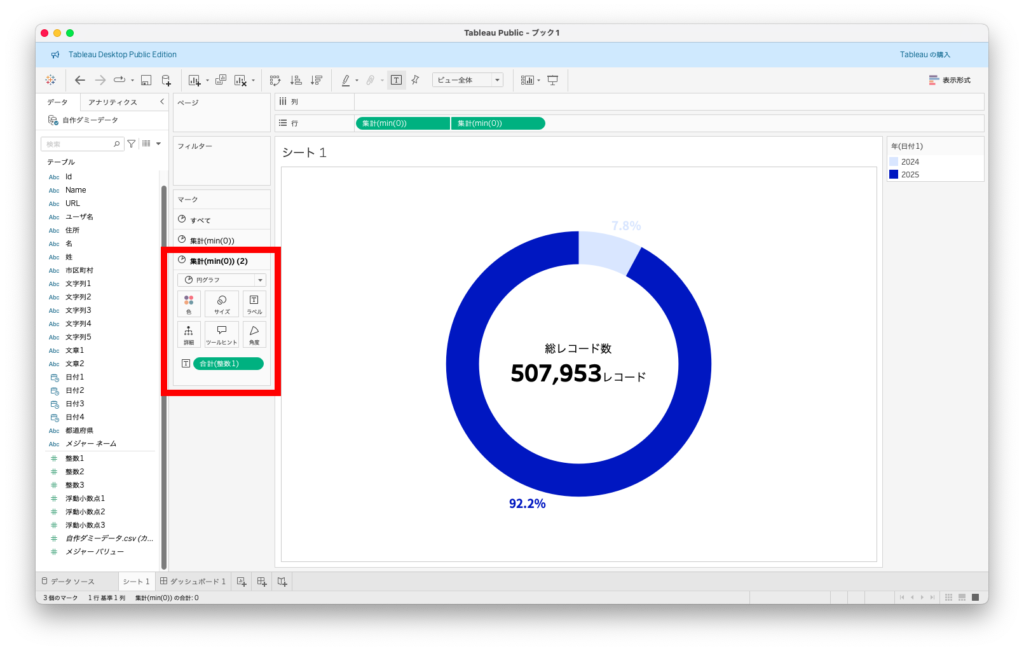

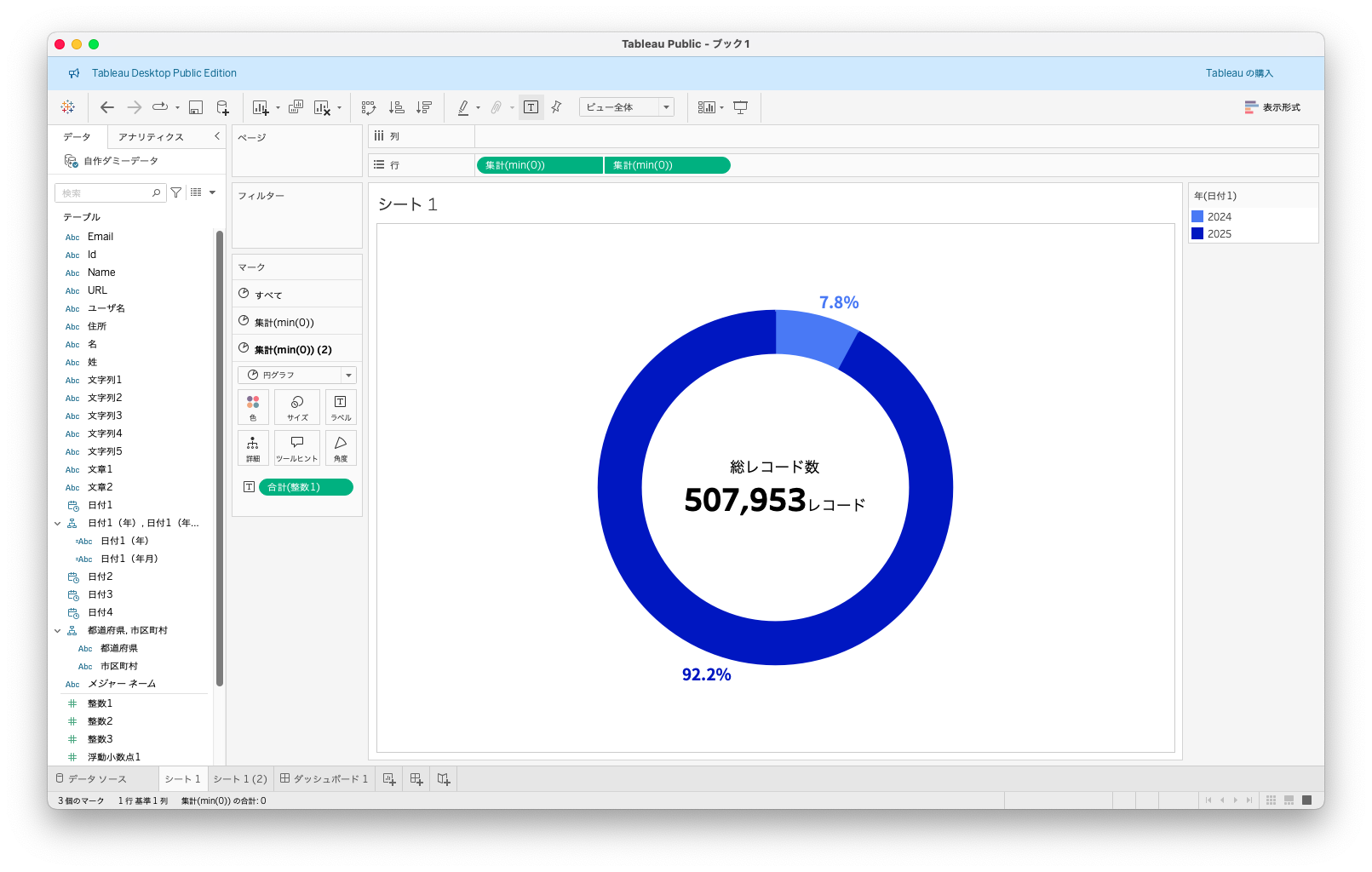

追加情報をドーナツ部分に記載する

ドーナツ円グラフのメリットは，ドーナツ部分に情報を追記できる点である。

ドーナツ部分の円のテキストを編集することでテキスト追加ができる。

二重ドーナツ円グラフを作成する

階層構造になっているディメンションに対して，二重で大カテゴリ・小カテゴリを表現できる。

内訳をグラデーションで示すことで，一目で内訳を認識できる。

二重軸で大カテゴリ・小カテゴリの円グラフを作成する

基本的にはドーナツ円グラフと同じ原理を利用する。

まず，上下に重ねたいグラフを色分けで表示するところまでを実施する。

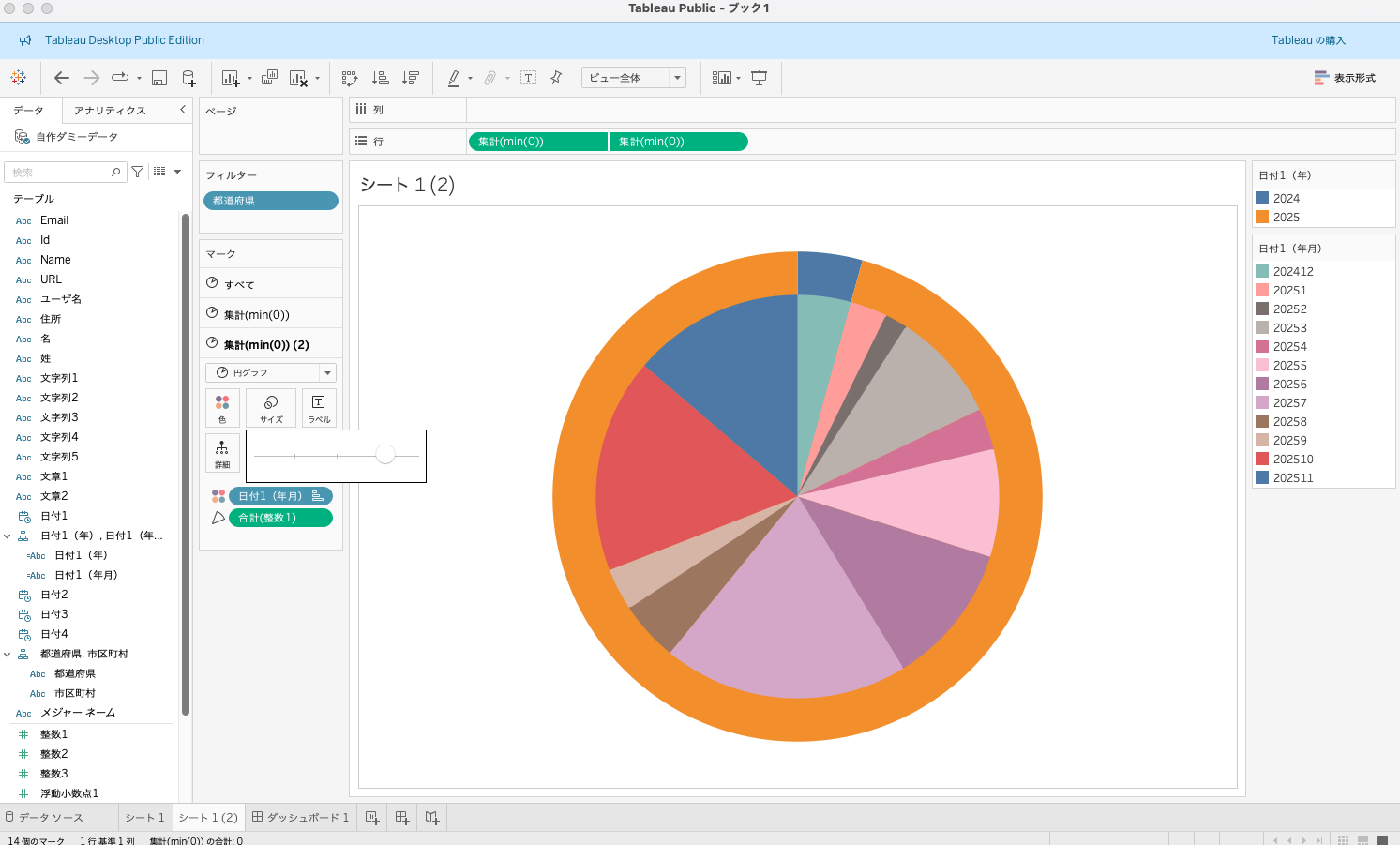

その後，二重軸で2つの円グラフを重ねる。

円グラフのサイズを調整する

大カテゴリの円グラフが背面で大きく，小カテゴリの円グラフは前面で小さくなれば良い。

サイズボタンから変更可能である。

色を設定する

二重の円グラフは色分けが重要である。

基本的には大カテゴリごとにキーカラーを決めて，小カテゴリは大カテゴリ系統のグラデーションで表現する。

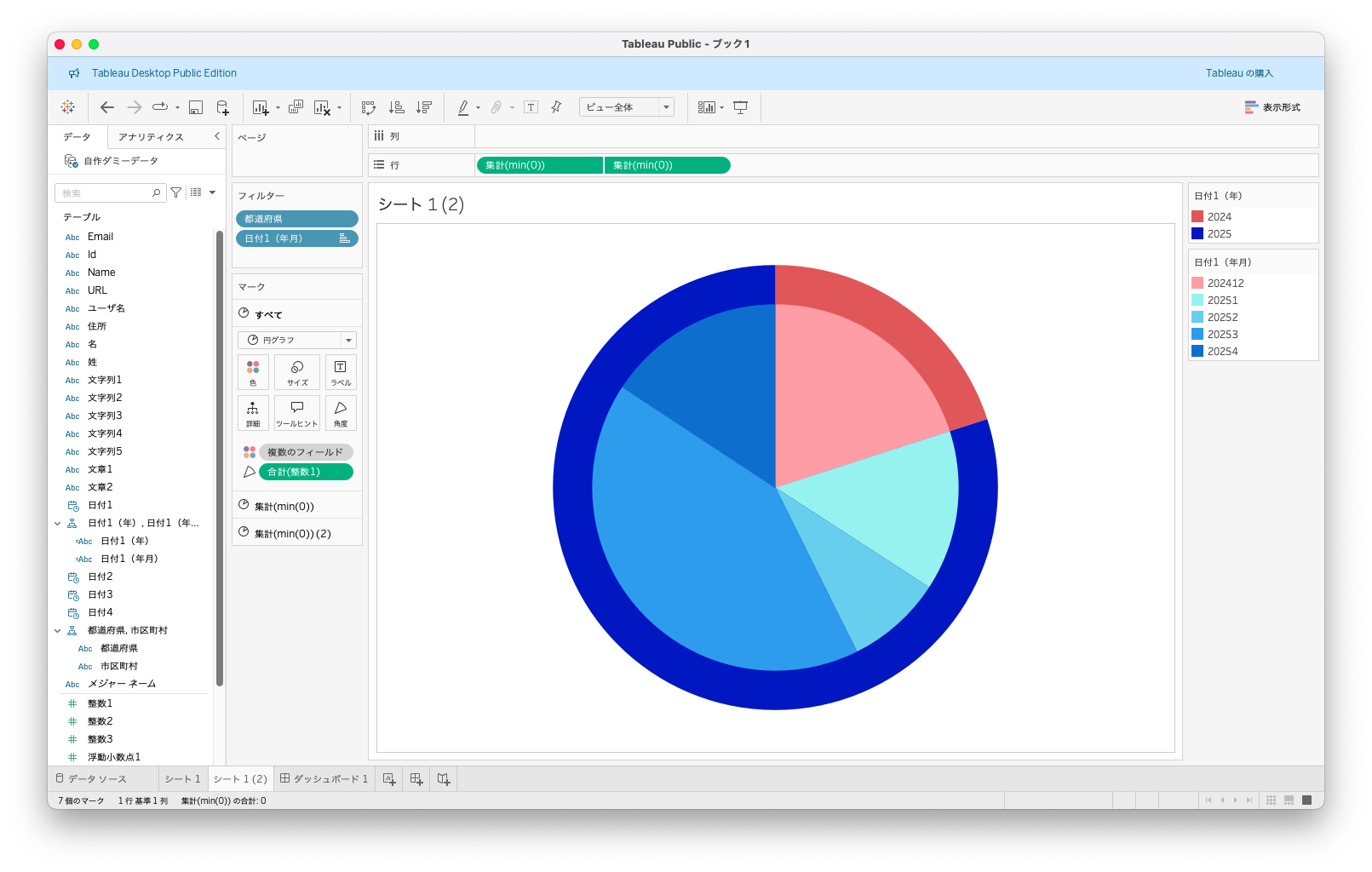

以下の例では，青と赤をキーカラーとしている。
